气动敲击式空气锤PKL型
添加时间: 2012-6-6 点击次数: 8251

特点:

敲击力远高于其它敲击振动器。
空气消耗量非常少,减少操作时的气压成本。
免维修、免润滑、防爆、自我推进,可加装ST 零件
噪音消除的底垫可加装EE零件减低噪音。

  1. 型号以及功能数据
  2. 本体尺寸图,如下所示


结构和运转特性,及应用范围:

PKL的本体是铝合金外壳,内有弹簧自动敲击料桶桶壁,去除积料,老鼠洞架桥,流动性差,黏着桶壁之原料粉尘,过滤器的粉尘去除。使用温度40°C ~ 120°C敲击频率可达15次/分钟。

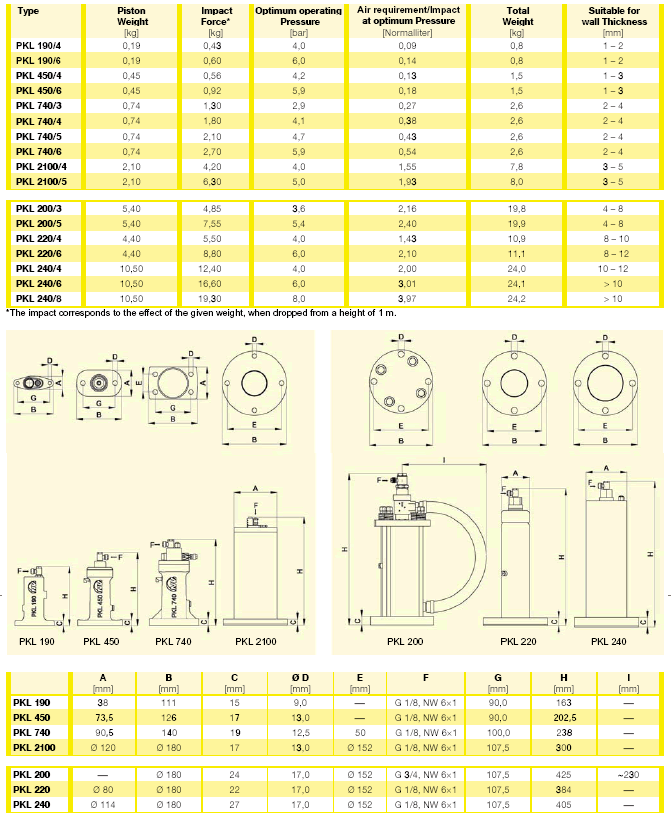

PKL 本体尺寸图:

型号

A
(mm)

B
(mm)

C
(mm)
D
(mm)
E
(mm)
F

G
(mm)
H
(mm)
I
(mm)
PKL150 - - 15 12.5 50 G1/8 100.0 245 -
PKL170 - 140 19 13.5 ?115 G3/4 81.5 352 -250
PKL200 - 180 24 17.0 ?152 G3/4 107.5 370 -250
PKL220* 80 140 19 13.5 ?115 G1/8 81.5 358 -
*) wahlweise mit Befestigungsmaben wie PKL 170 oder PKL 200
available with mounting patterns PKL 170 or PKL 200 at your choice

PKL 型号及功能 :

型号

操作压力(bar) 冲击力 功率 空气消耗 本体重量 桶壁厚度的选择
工作压力 压力极限 牛顿米 (Ns)* (次/升) (kg) (mm)
PKL150/3** 2.5 ~ 3 2.9 15 4.8 0.54 2.5 1 ~ 4
PKL150/4 3 ~ 4 4.1 21 5.7 0.76 2.5 1 ~ 4
PKL150/5* 4 ~ 5 4.7 24 6.0 0.87 2.6 1 ~ 4
PKL150/6 5 ~ 6 5.9 30 6.8 1.09 2.6 1 ~ 4
PKL170/3 3 ~ 4 3.7 56 15.4 1.11 11.0 4 ~-5
PKL170/5 4 ~ 5 5.5 84 18.8 1.65 11.1 4 ~ 5
PKL200/3 3 ~ 4 3.6 109 33.0 2.34 20.0 5 ~ 8
PKL200/5 4 ~ 5 5.4 164 40.6 3.51 20.1 5 ~ 8
PKL220/4 3 ~ 4 4.0 266 66.0 1.60 8.8 >8
PKL220/6 5 ~ 6 6.0 328 81.2 2.40 8.9 >8
